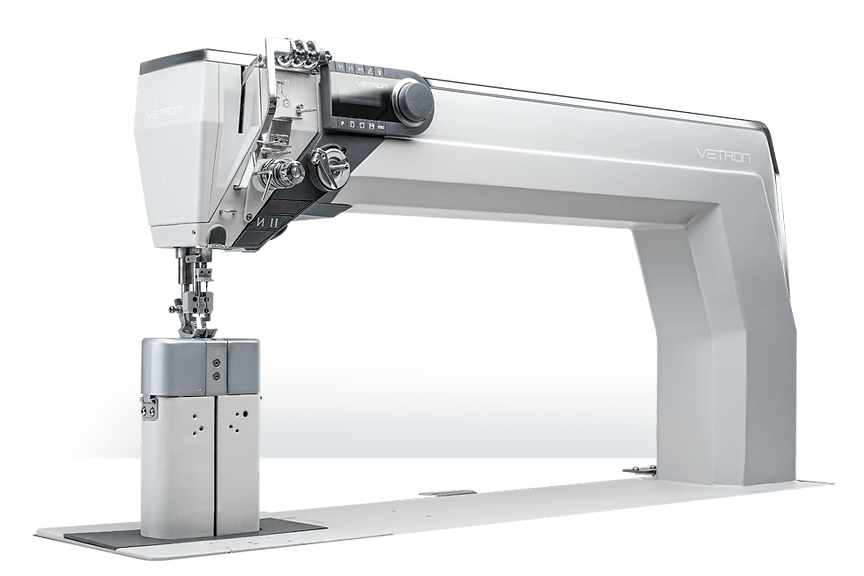

VETRON 5520

Son derece dar direkli ve üçlü taşımalı, doğrudan tahrikli 1 iğneli kilit dikişli yüksek direk yataklı dikiş makinesi

Uygulama Alanları

Otomotiv

Döşeme

Ev Tekstili

Çantalar

Çadırlar

Teknik Tekstiller

Standart olarak yüksek teknoloji

Son teknoloji elektronik kontrolün tutarlı kullanımı sayesinde, tüm makine ayarlarının hafızaya programlanabilir ve böylece geri çağrılabilir hale getirilmesi mümkün olmuştur.

Bu, proses parametrelerinin operatör etkisinden uzak olmasını ve program her geri çağrıldığında aynı olmasını sağlar. Gerçek hıza ve malzeme kalınlığının sürekli ölçümüne dayanan yenilikçi dinamik makine parametresi, üretim kalitesi, süreç güvenliği ve döngü sürelerinin azaltılması için yeni olanaklar sunmaktadır.

Özellikler & Teknik veriler

5520

» Görünür alanlarda üst dikiş işleri ve montaj dikişleri için çok yüksek dikiş kalitesi

» 690 x 310 mm’lik çok büyük bir geçiş alanına sahip uzun kollu versiyonda dikiş sonrası makineleri
» Dikiş tipi 301
» Büyük dikey kanca (bobin çapı 26 mm)

» Standart iğne ölçüsü 6/8/10/12 mm
» Direk yüksekliği 180 mm
» Makine kolunun altında büyük boşluk (690 x 310 mm)
» Maksimum dikiş uzunluğu 12 mm
» Maksimum üst besleme stroku 9 mm
» Dikiş ayaklarının altında maksimum boşluk 20 mm
» Otomatik üst besleme stroku ayarı
» Kontrollü iğne ipliği gerginliği
» Baskı ayağı basıncının otomatik ayarlanması
» Elektrikle çalışan bobin sarıcı
» Elektronik el çarkı
» Elektronik geri iğne kolu
» 10/3’e kadar iplikler için otomatik iplik kesici; iplik uçları ~13 mm
» Entegre LED dikiş ışığı
» Basınçlı hava yok

Maks. dikiş hızı

2.500* spm

Maks. dikiş uzunluğu

12 mm

Taşıma tipleri

Üçlü Taşıma

Üst ayak vuruşu

9 mm

İkinci dikiş uzunluğu

İkinci üst ayak vuruşu

Kol altı boşluğu

355 x 130 mm

İğne sistemi

134-35

İğne boyutu

90-180** Nm

Maks. diş kalınlığı

10/3**

Dikey kanca

VE 4000 – 26 mm

VE 4010 – 32 mm

Dikiş tipi

301 (Düz Dikiş)

İğne darbesi

40 mm

İplik kesici

13 mm

Dikiş ayağının altındaki boşluk

20 mm

Kompresör havası

Zorunlu

Kontrol Paneli P107

Basit kullanım – çıkarması kolay

Kontrol paneli konsepti P107, yeni nesil kontrol panellerinden biridir. Basit navigasyon ile kolay kullanımı garanti eder.

Otomotiv üretiminde bu işletim konsepti, dikiş parametrelerini ve dikiş programlarını / sıralarını ayarlamak için idealdir. Kontrol paneli ayarlandıktan sonra kolayca çıkarılır – operatör artık dikiş parametrelerine müdahale edemez.
